儀器概述
氣溶膠化學組成在線監測儀（ACSM）能夠?qū)崟r并直接地定量測量和顯示 PM2.5 (0.1-2.5 µm) 或者 PM1.0 (0.04-1.0 µm) 氣溶膠中非難熔性組分（簡稱: NR-PM2.5或者NR-PM1）的質量濃度和化學組成，包括有機物、硫酸鹽、硝酸鹽、氨鹽和氯離子。通過對有機氣溶膠質譜進行正矩陣因子解析(PMF), 可以區分和得到不同種類的有機氣溶膠，包括HOA（烴類有機物，主要為一次燃燒源排放），OOA（氧化態有機物，主要為二次有機氣溶膠）和BBOA（生物質燃燒示蹤物）等。
基于氣溶膠質譜儀（AMS）相同開發的ACSM采用商業級的四極桿質譜儀，相對而言體積小、價格低、維護簡單、易于操作，使其更適用于長期無人照看的日常監測應用。
新版的ACSM還可以實時輸出常用格式（.csv，.dat）的化學組分濃度數據和儀器狀態參數。便于數據實時上傳到監測平臺，更為簡潔方便。
ACSM的特點：實時在線、直接定量、維護簡單、分辨率高、數據上傳
圖 1 . ACSM-PM2.5實物照片
尺寸/重量: 86.36 cm x 49.53 cm x 86.36 cm /64 kg
應用范圍
- 大氣氣溶膠濃度連續在線監測；
- 氣溶膠中銨、硝酸鹽、硫酸鹽、氯鹽及有機物的化學組分分析；
- 將有機氣溶膠分解成HOA（碳水化合物，可標識一次燃燒源）和OOA（氧化有機物，可標識二次燃燒源）。
- 常規空氣質量監測, 源特征,光學/CCN閉合試驗
- 氣溶膠煙霧箱實驗和工業過程控制
技術指標
| 測量粒徑范圍： | 0.1µm - 2.5µm; 或0.04μm - 1μm（空氣動力學） |
| 檢出限
（30 分鐘） |
有機物: 0.3 μg·m-3 |
| 硫酸鹽: 0.04 μg·m-3 | |
| 硝酸鹽: 0.02 μg·m-3 | |
| 氨 鹽: 0.5 μg·m-3 | |
| 氯離子: 0.2 μg·m-3 | |
| 時間分辨率： | 可調節，通常選用 10-30分鐘 |
| 采樣流量： | 85cc/min (體積流速) |
| 電源/能耗： | 85-264 VAC, 47-63 Hz / 300 W |
應用案例
這里介紹的應用案例取自中國科學院大氣物理研究所于2011年11月21日至2012年1月20日在北京的觀測試驗，詳細內容請參考孫業樂等的論文（Sun et al., 2013）。
圖 2. 觀測期間 (a) 氣象要素（相對濕度、氣溫、降水量、風速、風向、氣壓、太陽輻射）； (b) NR-PM1 和PM2.5 質量濃度;(c) NR-PM1 化學組成 (Org, SO4, NO3, NH4, Chl) 的時間序列。 灰色陰影部分表示氣溶膠濃度較低的時段。
圖2展示了觀測期間氣象要素、ACSM測量的NR-PM1 和TEOM測量的PM2.5隨時間的變化狀況。從圖2b可知，觀測期間NR-PM1的質量濃度隨時間變化很大，其日平均值的變化范圍是6.6 - 192 μg·m-3，高、低污染時期交替出現，PM2.5的變化同NR-PM1的變化幾乎同步。
圖3. 整個觀測期間平均NR-PM1 和有機物化學組成比例圖。
從圖2c和圖3可知，觀測期間NR-PM1的最主要成分是有機物（52%），之后依次為硝酸鹽（16%），硫酸鹽（14%），銨鹽（13%）和氯化物（5%）。對有機氣溶膠質譜進行正矩陣因子解析（PMF）進一步發現冬季北京地區有機物的主要來自：煤碳燃燒（CCOA，33%）, 天然氣燃燒（COA，19%），柴油燃燒（HOA，17%）,以及氧化態二次有機氣溶膠（OOA，31%）。

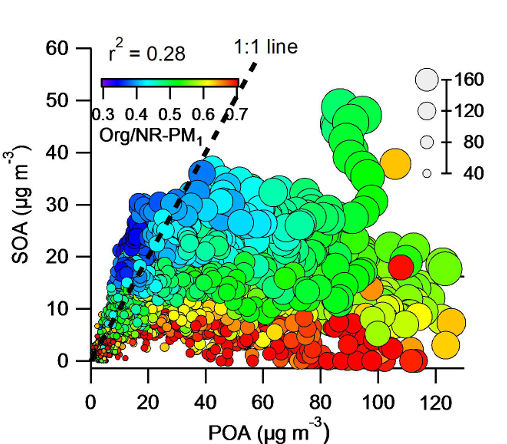

圖 4. 觀測期間SOA 與POA 的關系；散點的顏色代表NR-PM1 中有機物的質量分數，散點大小代表PM1 的質量大??；
圖4表明SOA與POA之間完全不同的特征，它們的相關系數為0.28；POA占主要部分，而當POA濃度比例增加時，HOA的貢獻更大。圖5是通過PMF分析冬季OA譜圖得出四類（HOA、COA、CCOA、OOA）主要成分及其時間序列；其中HOA主要為柴油燃料燃燒排放的未氧化氣溶膠，COA對OA的平均貢獻約為19%，用餐時間高達32%；而CCOA在冬季供暖期對OA的平均貢獻為33%，午夜時濃度較高（18 μg·m-3）；OOA在冬季空氣清潔時占OA的比例較高（40%），表明北京冬季以一次污染物為主。

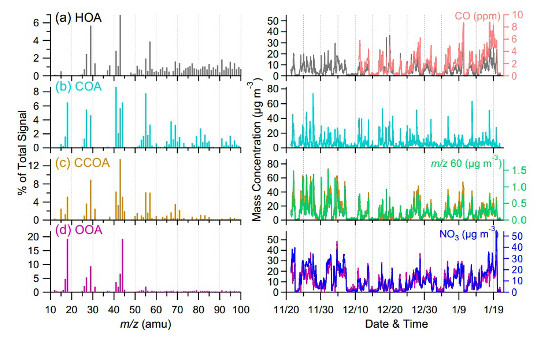

圖5. 觀測期間，HOA、COA、CCOA、OOA的質譜圖及質量濃度的時間序列。
結構與原理
ACSM主要由進樣口(Aerosol Inlet)、空氣動力透鏡(Aerodynamic Lens)、真空系統(Vacuum Chamber)（包括三個渦輪泵(Turbo Pumps)和一個隔膜泵(Diaphragm Pump)）、熱蒸發(Thermal Vaporization)和電子轟擊離子化(Impact Ionization)裝置、四極桿質譜儀(Quadrupole)以及數據采集系統(Data Collection)六部分組成。

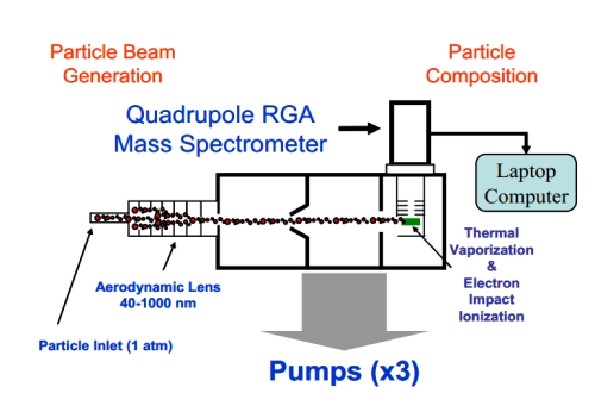

圖6. 工作原理示意圖
ACSM工作原理：
- 氣溶膠隨著氣流進入進樣口；
- 氣溶膠經過空氣動力學透鏡時被聚焦成一個直徑約為 1 毫米的粒子束；
- 真空系統有效地分離氣體和氣溶膠；
- 氣溶膠在熱蒸發和電子轟擊裝置被氣化和離子化；
- 離子碎片經四極桿質譜儀檢測，然后通過以太網記錄到數據系統中。
參考文獻
- Zhang, Y. J., Tang, L. L., Wang, Z., Yu, H. X., Sun, Y. L., Liu, D., Qin, W., Canonaco, F., Prévôt, A. S. H., Zhang, H. L., and Zhou, H. C.: Insights into characteristics, sources, and evolution of submicron aerosols during harvest seasons in the Yangtze River delta region, China, Atmos. Chem. Phys., 15, 1331-1349, doi:10.5194/acp-15-1331-2015, 2015.link
- 湯莉莉, 張運江, 孫業樂，等. 南京持續霧霾天氣中亞微米細顆粒物化學組分及光學性質. 科學通報, 2014, 59(20): 1955-1966. link
- 江琪, 孫業樂, 王自發, 銀燕. 應用顆粒物化學組分監測儀(ACSM)實時在線測定致霾細粒子無機和有機組分. 科學通報, 2013, 58(36): 3818-3828. link
- Jiang, Q., Sun, Y. L., Wang, Z., and Yin, Y.: Aerosol composition and sources during the Chinese Spring Festival: fireworks, secondary aerosol, and holiday effects, Atmos. Chem. Phys. Discuss., 14, 20617-20646, doi:10.5194/acpd-14-20617-2014, 2014.link
- Sun, Y. L., Wang, Z. F., Fu, P. Q., Yang, T., Jiang, Q., Dong, H. B., Li, J., and Jia, J. J.: Aerosol composition, sources and processes during wintertime in Beijing, China, Atmos. Chem. Phys., 13, 4577-4592, doi:10.5194/acp-13-4577-2013, 2013. link
- Sun, Yele, et al. "Characterization of summer organic and inorganic aerosols in Beijing, China with an Aerosol Chemical Speciation Monitor." Atmospheric Environment 51 (2012): 250-259.link
- Ng, N. L., Herndon, S. C., Trimborn, A., Canagaratna, M. R., Croteau, P. L., Onasch, T. B., ... & Jayne, J. T. (2011). An Aerosol Chemical Speciation Monitor (ACSM) for routine monitoring of the composition and mass concentrations of ambient aerosol. Aerosol Science and Technology, 45(7), 780-794.link
- 更多參考文獻，請查看氣溶膠質譜儀。
