儀器概述
高分辨率飛行時間氣溶膠質譜儀（HToF-AMS）是新版的設計，質譜儀升級為正鉅陣飛行時間質譜儀。通過熱力氣化和 70eV 的離化電極電子碰撞電離，該儀器能快速、實時、定量地分析和測量粒徑介于0.04-1.0微米的非高熔點（200-900oC）氣溶膠的化學組成和飛行動力學等效直徑。

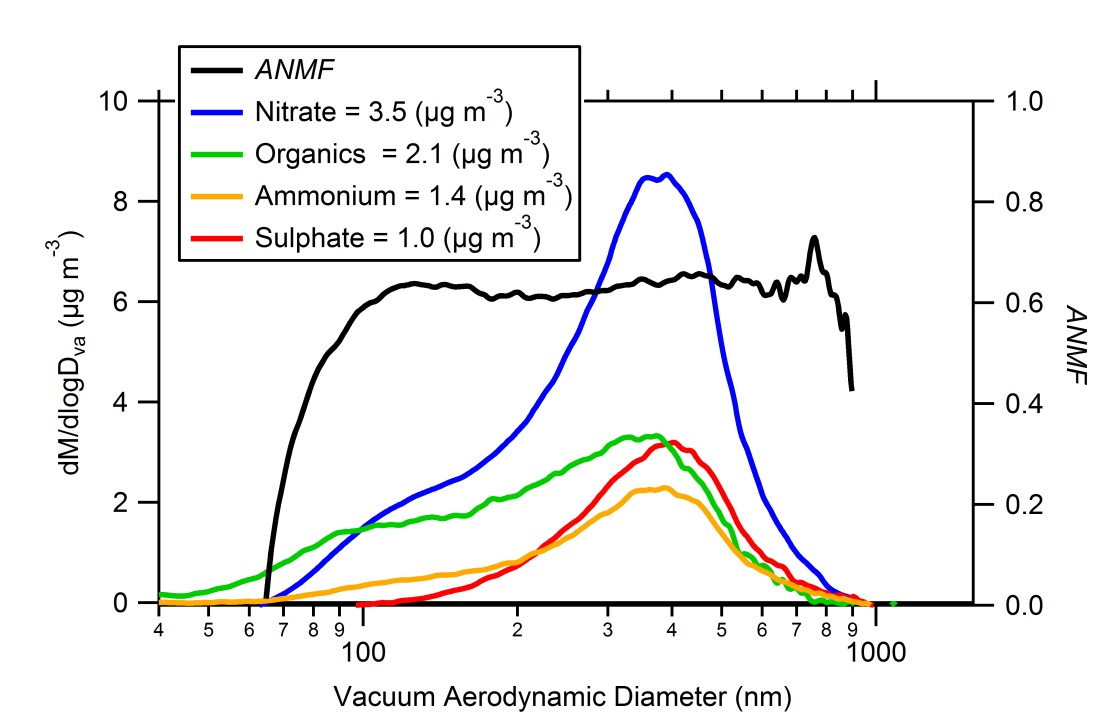

圖1. 所測量化學成分質量濃度的粒徑分布，A.Middlebrook等，2012。
ANMF = Ammonium Nitrate Mass Fraction
而且，該儀器也可用于基于高分辨率質譜的元素分析（碳氧比例）研究。
圖2. 測量各組分離子的質譜圖。P. DeCarlo等. 2006
由于該儀器采用熱氣化分解，所以其僅能分析氣溶膠中非難熔物質，如硝酸鹽、硫酸鹽、銨鹽、有機物及非海鹽類氯化物；而不能測量難熔性氣溶膠物質，如黑碳、海鹽及揚塵類氣溶膠。若需要測量難熔性氣溶膠物質請查看黑碳氣溶膠質譜儀。

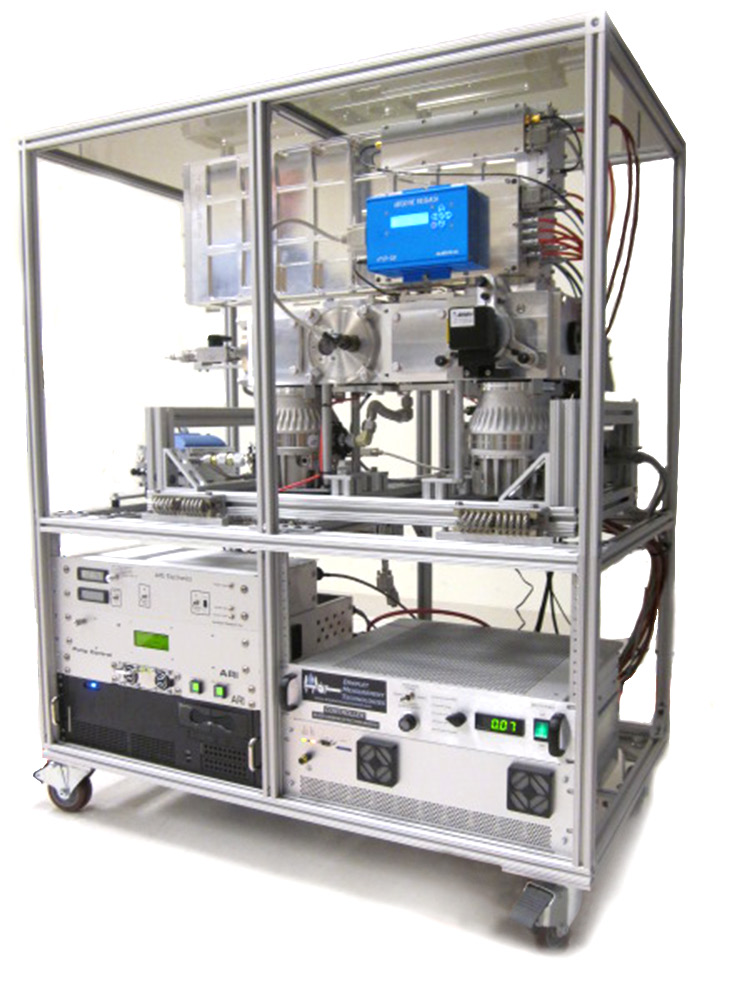

儀器實物
應用范圍
- 測量環境大氣中氣溶膠的質量和粒徑分布
- 描述燃燒源中排放物的特性；在測量排放物中CO2的同時直接確定OC的含量。
- 測量氣溶膠硫酸鹽、硝酸鹽、銨鹽等的渦度相關通量和沒有降水過程時有機物的沉降通量。
- 在經濟的移動平臺上 (如搬運車、小型飛機)測量微小氣溶膠的高時間分辨率的變化特性。
- 實驗室里診斷氣溶膠的物理和化學特性。
技術指標
| 檢出限 (1分鐘積分, 3σ ) ： | V-模 | W-模 | |
| (有機物) | 29 (ng·m-3) | 320 (ng·m-3) | |
| (硫酸鹽) | 6 (ng·m-3) | 64 (ng·m-3) | |
| (硝酸鹽) | 3 (ng·m-3) | 32 (ng·m-3) | |
| (銨 鹽) | 58 (ng·m-3) | 640 (ng·m-3) | |
| 質量分辨率(m/Δm)： | 2500 | 5000 | |
| 質量范圍(m/z)： | 1 - 1200 | 1 - 1200 | |
| 氣溶膠粒徑范圍： | 40nm - 1μm （空氣動力學粒徑） | ||
| 時間分辨率： | 可調數據報告間隔，通常選用1-5分鐘 | ||
| 每秒高達100個質譜 | |||
| 每秒高達150個空氣動力學粒徑譜 | |||
| 采樣流量： | 0.085 lpm (體積流速) | ||
| 操作壓力： | 環境壓力 | ||
| 軟件： | 常規數據采集和分析，可用PMF模型解析有機物部分 | ||
| 尺寸/重量： | 104.14 cm x 83.82 cm x 134.62 cm, 175 kg | ||
| 電源/能耗： | 220 VAC/50Hz; 600 W | ||
質譜結構

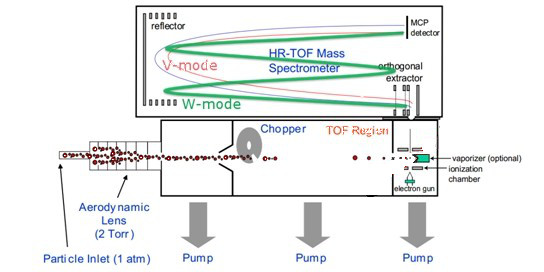

圖1. 高分辨飛行質譜儀結構
可選部件：
- 氣溶膠光散射檢測模塊：光散射檢測模塊提供粒徑 >200nm 粒子的相關參數，如粒子密度和氣溶膠粒子混合狀態（內混/外混）。此模塊可以安裝于四極桿氣溶膠質譜儀和飛行時間氣溶膠質譜儀；當與飛行時間氣溶膠質譜儀結合使用時，可以真正測量到單個氣溶膠的質譜。
- 黑碳檢測模塊：黑碳檢測模塊由本公司與粒子測量公司（Droplet Measurement Technologies）聯合開發。模塊采用連續工作的1064nm 內腔激光器。含有黑碳的粒子（或者其它可吸收物質）會在 AMS 的離子化室內汽化。除了標準AMS 所測量的組分外，還可以檢測碳簇（包括富勒烯）。此模塊兼容所有型號的 AMS，即為SP-AMS。
- 負離子測量模塊（飛行時間質譜）：負離子檢測模塊選擇性地檢測穩定的負離子，如硫酸鹽、硝酸鹽、羧酸等。靈敏度相比電子碰撞電離低1000。此模塊通過控制軟件可與標準的電子 撞擊電離模塊交互使用，并可用于其它產生負離子的電離系統。此模塊只兼容ToF 質譜系統。
- 以上部件可以安裝在現有的氣溶膠質譜儀上，但總體目標是增強粒徑、化學組成和氣溶膠粒子密度的快速實時測量能力。
- 熱力熔蝕系統(TDS)：熱力熔蝕系統可以輔助檢測揮發性有機氣溶膠。熱力熔蝕系統只對氣溶膠樣品進行前處理，可用于所有型號的AMS 自動采樣系統和其它氣溶膠采樣系統。該部件可以獨立運行，與其它測量儀器聯用。
- 二次顆粒物氧化生成反應器(PAM)：二次顆粒物氧化生成反應器通過準確控制溫度、相對濕度、氧化劑濃度與相互比例等參數，在反應腔內產生一個已知的高氧化環境，能夠以分鐘為時間分辨率模擬大氣環境中氣體前體物生成的氧化過程。該設備還能夠與許多氣溶膠觀測設備搭配使用，是一次氣溶膠非均相氧化研究與二次氣溶膠生成研究的重要工具。
參考文獻
- Jayne, J.T., D.C. Leard, X. Zhang, P. Davidovits, K.A. Smith, C.E. Kolb, and D.R.Worsnop, Development of an Aerosol Mass Spectrometer for Size and Composition. Analysis of Submicron Particles, Aerosol Science and Technology, 33, 49-70, 2000.
- Jimenez, J.L., J.T. Jayne, Q. Shi, C.E. Kolb, D.R. Worsnop, I. Yourshaw, J.H. Seinfeld, R.C. Flagan, X. Zhang, K.A. Smith, J. Morris, and P. Davidovits, Ambient Aerosol Sampling with an Aerosol Mass Spectrometer. Journal of Geophysical Research - Atmospheres, 108(D7), 8425, doi:10.1029/2001JD001213, 2003.
- DeCarlo, P.F., J.R. Kimmel, A. Trimborn, M.J. Northway, J.T. Jayne, A.C. Aiken, M. Gonin, K. Fuhrer, T. Horvath, K. Docherty, D.R. Worsnop, and J.L. Jimenez, Field-Deployable, High-Resolution, Time-of-Flight Aerosol Mass Spectrometer, Analytical Chemistry, 78: 8281-8289, 2006.
- Canagaratna, M.R., J.T. Jayne, J.L. Jimenez, J.D. Allan, M.R. Alfarra, Q. Zhang, T.B. Onasch, F. Drewnick, H. Coe, A. Middlebrook, A. Delia, L.R. Williams, A.M. Trimborn, M.J. Northway, P.F. DeCarlo, C.E. Kolb, P. Davidovits, D.R. Worsnop, Chemical and Microphysical Characterization of Ambient Aerosols with the Aerodyne Aerosol Mass Spectrometer, Mass Spectrometry Reviews, 26, 185– 222, 2007.
- Drewnick, F., S.S. Hings, P.F. DeCarlo, J.T. Jayne, M. Gonin, K. Fuhrer, S. Weimer, J.L. Jimenez, K.L. Demerjian, S. Borrmann, D.R. Worsnop. A new Time-of-Flight Aerosol Mass Spectrometer (ToF-AMS) – Instrument Description and First Field Deployment, Aerosol Science and Technology, 39:637–658, 2005
